Attention 机制详解（上篇）：单头 · 多头 · 全局 · 门控

本节要点

• 单头、多头、Global 注意力是同一套缩放点积公式的三个档位，差别只在头数、query 是否平均、K/V 是否共享；
• 多头在宽度守恒下不额外增加参数；Global 用 query 平均 + K/V 单头共享把列注意力的 S×S 降到 O(S)，代价是序列之间不再两两交流；
• Gate 不是第四种形态，而是挂在注意力输出上的逐通道可学习软阀门，作用维度与注意力权重完全不同。

本文配合 alphafold-decoded 第 3 课（attention.ipynb）及后续课程阅读，代码引用均指向 solutions/ 目录。

本文是上篇——把注意力的机制讲透：单头、多头、全局、门控，全部由同一套公式 softmax(QKᵀ/√c)·V 的不同配置变出来；含对比总表与 6 道自查题。 下篇《AlphaFold 中的注意力详解》（同目录 af2_attentions.md）先补 m / z / s 三种表征的扫盲，再按 AF2 的每一种注意力逐一拆解（算法 7、8、13/14、19、17）。 所有代码引用指向 solutions/ 目录。建议读完上篇再进下篇。

---

上篇：机制

0. 先记住结论：多种形态，一套公式

所有形态的核心公式完全相同，都是缩放点积注意力：

$$\mathrm{Attention}(Q,K,V)=\mathrm{softmax}\left(\frac{Q{K}^{\top }}{\sqrt{c}}\right)V$$

差别只在“配置”——几个旋钮的不同拧法：

旋钮	档位	得到的形态
头数 N_head	1	普通的 Attention（单头）
头数N_head	>1	Multi-Head Attention（多头）
query 是否平均、K/V 是否共享	平均+共享	Global Attention
门控 gated	开 / 关	不新增形态：给输出加一个可学习软阀门（见 §5）

所以它们不是几种算法，而是同一机制的几个档位。这正是 mha.py 用一个类加 N_head、is_global、gated 三个参数就能全部实现的原因。

1. 共同的地基：注意力 = 可微分的加权检索

1.1 Q / K / V 的直觉

角色	含义	一句话
Q（query）	我在找什么	你向图书管理员描述需求
K（Key）	我这里有什么（标签）	每本书书脊上的标签
V（value）	匹配后实际给你的内容	书的正文

拿 Q 和所有 K 比对 → 得到匹配分数 → softmax 归一成百分比 → 按百分比混合所有 V。

1.2 手算一个最小例子

设每个向量 2 维（c=2），序列里只有 2 个位置：

query      q  = [1, 0]
key₁          = [1, 0]     value₁ = [2, 0]     ← 和 q 方向相同（相似）
key₂          = [0, 1]     value₂ = [0, 2]     ← 和 q 正交（无关）

① 打分（点积 = 相似度）：q·k₁ = 1, q·k₂ = 0；除以 √c = √2 ≈ 1.41 → 0.71, 0

② softmax：e^0.71≈2.03, e^0=1 → 权重 [0.67, 0.33]

③ 加权汇总：out = 0.67×[2,0] + 0.33×[0,2] = [1.34, 0.66]

输出偏向 value₁（key₁ 和 query 相似），但混入了一点 value₂——“软性检索”：不是只返回一本书，而是按相关度把所有书掺一份给你。

1.3 为什么要除以 √c

点积是 c 项乘积之和，维度越高数值天然越大（大致按 √c 增长）。分数太大 → softmax 接近 one-hot、梯度趋近 0 → 训练不动。除以 √c 把分数方差拉回稳定区间。对应 mha.py:226。

2. 普通 Attention：单头（N_head=1）

x (*, L, c_in) → QKV 各一套投影 c_in→c → 打分 (*, L, L)（全序列只有 1 个分数矩阵）→ softmax + 加权求和 (*, L, c)

它就是 MultiHeadAttention 在 N_head=1 时的退化形式。

• 优点：最简单、参数最少（约 4·c_in²，见 §6），信息流完整——每个位置都能和所有位置两两交流。
• 瓶颈：一套 QKV 权重只能学会一种“关注模式”。一个头必须用同一种打分方式同时回答“谁和谁空间靠近”“谁和谁同属一条链”……互相干扰，最后每样都学一点、每样都不精。

蛋白质里需要多种关系同时追踪——这是引入多头的动机。

3. Multi-Head Attention（多头）

3.1 机制

flowchart TD
A["x (*, L, c_in)"] --> B["QKV 投影 c_in → N_head·c<br/>3 个大 Linear<br/>（联合投影技巧）"]
B --> C["view 切成 N_head 个头<br/>(*, N_head, L, c)"]
C --> D["每头独立打分<br/>(*, N_head, L, L)<br/>N 个分数矩阵！"]
D --> E["每头独立<br/>softmax + 加权求和<br/>(*, N_head, L, c)"]
E --> F["拼接 N 头<br/>(*, L, N_head·c)"]
F --> G["linear_o 融合各头<br/>(*, L, c_in)"]

每个头在自己的 c 维子空间里问一个问题：头 A 专管“空间邻近”，头 B 专管“β 链共线”……拼接后 linear_o（永远带 bias，mha.py:59）把各头结论重新融合。

3.2 联合投影技巧

理论上是 N_head 组独立 QKV 矩阵，实现上只需 3 个输出通道为 N_head·c 的大 Linear，再 view 切开——数学等价，GPU 上一次大矩阵乘远快于 N 次小乘：

self.linear_q = nn.Linear(c_in, c*N_head, bias=False)   # mha.py:53

use_bias_for_embeddings 是干嘛的？

它只管 Q/K/V 三个投影要不要带偏置项 b（linear_o/linear_g 不受它管，永远带）。AlphaFold 取 False：把打分展开 (W_q x_i + b_q)·(W_k x_j + b_k)，四项里 b_q·b_k 是全局常数、x_i W_qᵀ b_k 在行内是常数——都被 softmax 抵消，剩下的信息量很小。更深的是哲学一致性：AF2 已有显式的“先验注入通道”——bias 参数（pair bias、相对位置），Q/K/V 保持纯内容投影，所有非内容影响都走显式 bias 通道，不藏在投影偏置里（现代 LLM 如 LLaMA 干脆删掉全部线性层 bias，与 AF2 同向）。linear_o 保留 bias 是因为输出要写回残差流，需要偏移自由度。课程里 sentiment_analysis.py 和 notebook 练习传了 True——那是经典 Transformer（2017）“处处带 bias”的约定，让你两种都亲手摸过。

3.3 逐步数据流图

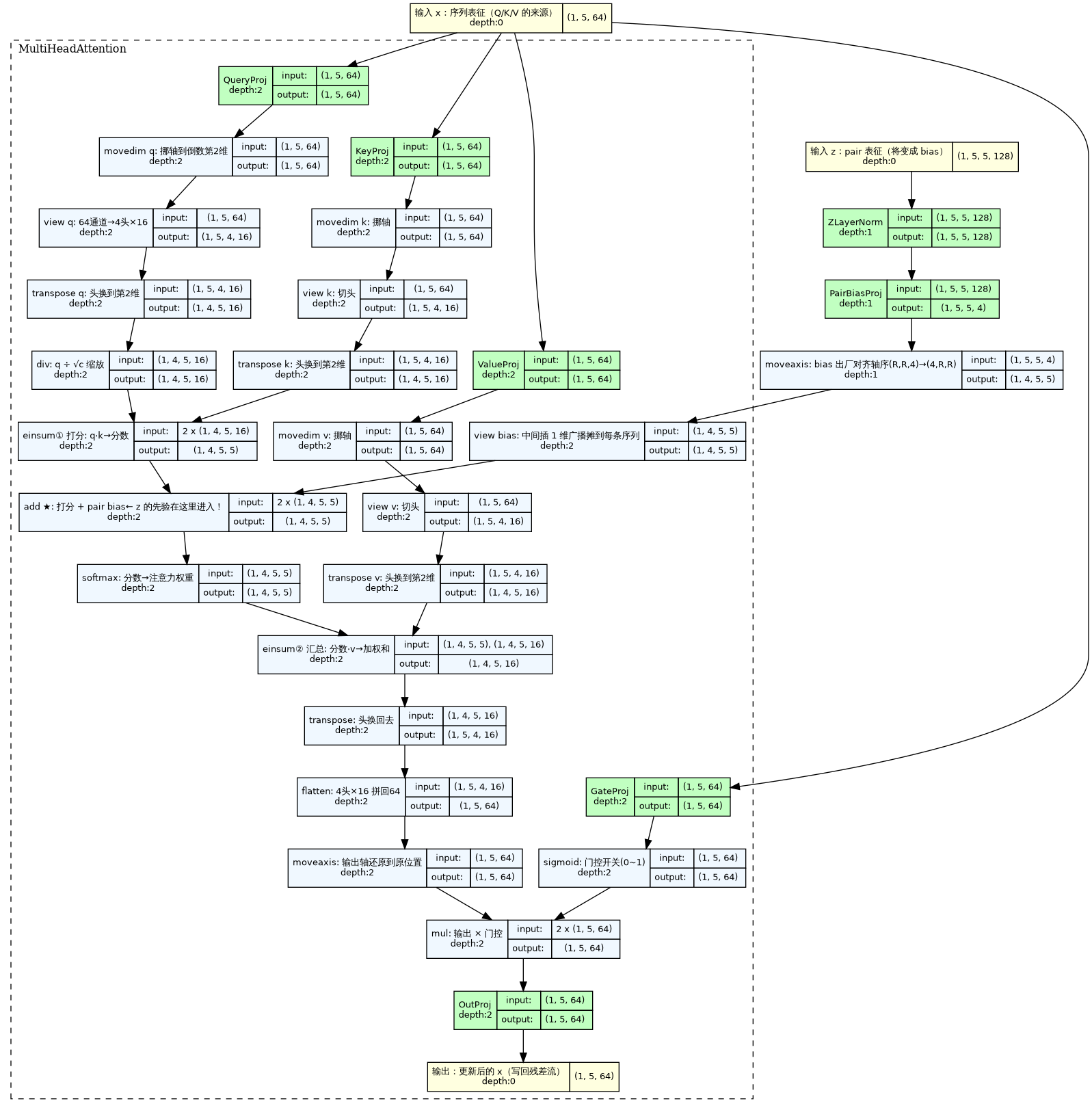

torchview 追踪的真实前向（一个薄包装器包住 MultiHeadAttention(64, 16, 4, gated=True)，以便把 bias 的来路也画进去）。右路就是 bias 的一生：输入 z（pair 表征）→ ZLayerNorm → PairBiasProj（每头一份）→ moveaxis 出厂对齐 → view 中间插 1 → add ★——“z 的先验在这里进入打分”这个 ★ 节点，就是 §3.5 说的注入口（完整三问见下篇 §2.1）。左路是常规的 QKV → 打分 → softmax → 加权汇总 → 拼头 → 门控 → 输出：

3.4 多头的参数量是“免费”的吗？

方案	每头维度	参数量	相对单头
单头	c = c_in	≈ 4·c_in²	1×
多头·宽度守恒	c = c_in / N_head	同样 ≈ 4·c_in²	1×
多头·加宽	c = c_in	≈ 4·N_head·c_in²	N_head×

宽度守恒（N_head·c = c_in）是标准做法：多头不多花一个参数，只是把同样宽的投影切成 N 份并行，“多样性”免费。Transformer 原文（512 维、8 头、每头 64）和本 repo 全是这种：

本 repo 模块	输入维度	每头 c	头数	N_head * c
Evoformer 行/列注意力	c_m=256	32	8	256 ✓
三角注意力	c_z=128	32	4	128 ✓
Extra MSA 全局列注意力	c_e=64	8	8	64 ✓

“行/列”指注意力沿 MSA 表格（S 条序列 × R 个残基）的哪个方向走，图解见 §4.0。

3.5 bias 参数：怎么把先验加进打分（广播细节）

语义一句话：bias 加在 softmax 之前的打分上，等于给每对 (i, j) 的“关注度”注入先验。这是所有 Transformer 的通用机制，不限于 AlphaFold。

先分清两条路线：“位置信息”从哪进模型？（“位置编码”这个词被两条路共用，是混淆之源）

• 输入端加性路线（embedding 侧）：进网络前加到词嵌入上——2017 原文的正弦绝对位置编码就在这里（BERT/GPT 的可学习位置 embedding 同属此路）。它不是 bias，也和打分无关——注意力只能从输入表示里间接感知位置。
• 打分端路线（attention 侧，= 本节的 bias 家族）：直接加在 QKᵀ 打分上，进 softmax 前生效。

打分端 bias 家族的例子：

• T5 相对位置偏置（2020；思想源头 Shaw 2018 / Transformer-XL 2019；2017 原文没有）：相对距离分桶，每桶一个可学习标量——“离得近的 token 更值得看”；
• ALiBi：固定的线性距离衰减，远距离天然降权；
• padding mask：给无效位置的分数加 −1e8；
• AlphaFold 的 pair bias：relpos（残基索引差分桶，与 T5 几乎同款）→ 编进 z 初始特征 → 经 linear_z 变成 bias 回灌打分。比 T5 更进一步：偏置不是静态查找表，而是从可学习的 pair 表征里现算的（作用 / 来源 / 梯度三问见下篇 §2.1）。

上篇只需记住：bias 通道 = 打分的“先验注入口”，它与 Q/K/V 的内容匹配项相加后一起进 softmax——内容决定底线，先验做加减分。

难的不是语义，是形状对齐。分数张量是 (*, N_head, q, k)，而 bias 常常比它少几根前导轴。真实例子（行注意力，B=2、S=4、R=5、8 头）：

分数 a          (2, 4, 8, 5, 5)      ← B, S, N_head, R, R
z 来的 bias     (2,    8, 5, 5)      ← B, N_head, R, R —— 没有 S 维！

bias 没有 S 维，但语义上同一份 pair bias 对每条序列都适用——所以解法是：给 bias 补一根长度为 1 的轴，让广播机制自动把它复制到 S 上。mha.py:229-234 逐行拆：

bias_batch_shape = bias.shape[:-3]              # 去掉末 3 维 (N_head,q,k) → (2,)，剩 bias 自带的批量维
n = a.ndim - len(bias_batch_shape) - 3          # 分数比 bias 多几根轴？5-1-3 = 1（就是 S 轴）
bias = bias.view(*batch, (1,)*n, N_head, q, k)  # 中间插 1 → (2, 1, 8, 5, 5)
a = a + bias                                    # 广播：size-1 自动扩成 4，每条序列用同一份 bias

为什么 1 插在“中间”（批量维之后、N_head 之前）？ 因为对齐规则是“前导维对前导维、末 3 维对末 3 维”，插进去的 1 恰好填补中间缺口；要是把 1 插在最前面（变成 (1, 2, 8, 5, 5)），2 就会对上分数的 S=4——维度错配直接报错。为什么写成通用的 n？ 因为这个类被 5 种场景复用、分数秩不同：行/三角注意力 5 维（n=1），情感分析的 4 维分数配 4 维 bias（n=0，一根都不插）——n 自动适配所有调用方式。

4. Global Attention：多头 + “全局”档

4.0 前置概念：什么是“行注意力 / 列注意力”？

先对齐任务

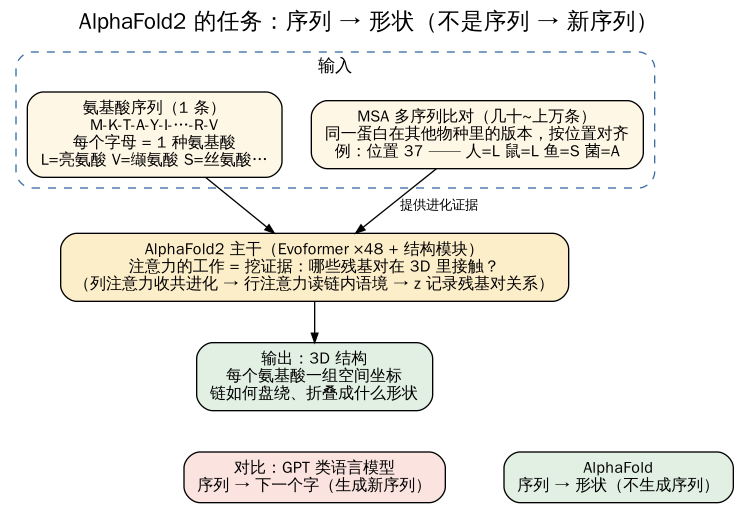

AlphaFold2 的输入是蛋白质的氨基酸序列（不是 RNA！）——一串字母如 MKTAYIAK…，每个字母是一种氨基酸（L=亮氨酸、V=缬氨酸、S=丝氨酸、T=苏氨酸……，共 20 种）。输出是每个氨基酸在 3D 空间中的坐标，即链折叠成的形状。它不生成新序列——注意力在这里不是“写字”用的，而是用来推理“哪些残基对在空间接触”，这决定了链怎么折叠。

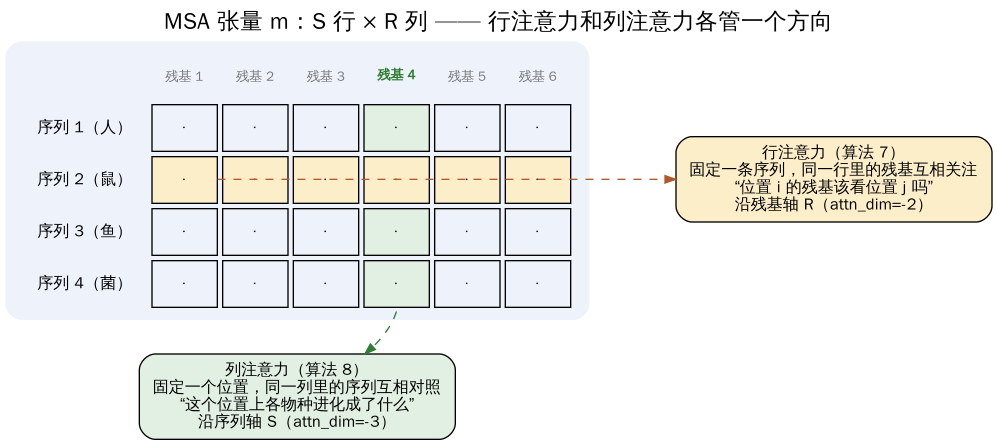

MSA（多序列比对，第 4 课正式登场）张量 m 可以看成一张二维表：S 行 = S 条序列（人、鼠、鱼……各自版本的同一个蛋白），R 列 = R 个残基位置。对这张表有两个互补的注意方向：

形状备忘

代码里 m 的完整形状是 (B, S, R, C)——B = batch（一次并行处理多少个不同的蛋白），S = MSA 表的行数（序列条数，不是 batch size！），R = 表的列数（残基数/蛋白长度），C = 每个残基的通道数。本文举例常写 (S, R, 256)，是省略 B（batch=1）后的简写。

追问：S 为什么不干脆合并进 batch？

因为两者语义和数学角色都不同：batch 元素之间从不交流（这是并行加速的前提），而 S 行之间必须交流（列注意力的全部意义）——把 S 并进 batch，列注意力直接消失，模型退化成每条序列独立预测。对结果的影响也不同：调 batch 不改变每个蛋白的预测结果（纯吞吐参数；AF2 全程用 LayerNorm 而非 BatchNorm，正为保证这一点），调 S 改变证据量、预测质量真会变——S 是生物学属性：热门蛋白有上万条同源序列，孤儿蛋白可能只有它自己。训练/推理时 512/5120 只是上限配置：训练每次随机抽一个子集（兼作数据增强），推理可以改——权重不依赖 S（没有沿 S 的位置编码），喂更多序列通常更准也更慢；极端 S=1（只剩目标序列自己）时准确率大跌，这是 AlphaFold 对孤儿蛋白/人工设计蛋白的软肋。深层原因一句话：Transformer 的权重只记通道间的变换规则，不记轴的长度——B、S、R 在推理时都可调，受约束的只有显存。

缩写撞车预警

此处的 MSA = Multiple Sequence Alignment（多序列比对，是数据）；而 Transformer/视觉论文（如 ViT）里的 MSA 常指 Multi-head Self-Attention（多头自注意力，是机制）。AlphaFold 语境下 MSA 一律指前者——最好玩的是，这张 MSA 表在 Evoformer 里恰好是被“多头自注意力”处理的（行/列注意力都是它），两个 MSA 在同一行代码里相遇。

• 行注意力：固定一条序列，让同一行内的残基互相关注——“这条蛋白内部，位置 i 该看位置 j 吗”。打分矩阵 R×R。
• 列注意力：固定一个残基位置，让同一列内的序列互相对照——“在这个位置上，各物种分别进化成了什么”。打分矩阵 S×S。

本文的 global 版本就是对列注意力的廉价改造；两者的完整展开在下篇 §8、§9。

一句话点破：行/列注意力是同一个 MultiHeadAttention 类，只差一个 attn_dim 参数（msa_stack.py:31 vs :86）——它决定把输入张量的哪根轴搬到“query/key 轴”上（prepare_qkv 第一行 movedim(attn_dim, -2)）。attn_dim=-2 → 沿 R 轴 → 行注意力；attn_dim=-3 → 沿 S 轴 → 列注意力。之后所有注意力公式一概不改。

4.1 Global Attention 解决什么问题：列注意力必须有，但 S×S 会爆

第一问：列注意力为什么非有不可？

列注意力在每个残基位置上让 S 条序列互相对照（§4.0 图里的绿色列）。它承载的是 AlphaFold 最核心的证据——共进化。看一个 4 条序列的微型例子：

序列	位置 37	位置 54
序列 1	L	V
序列 2	L	V
序列 3	S	T
序列 4	S	T

单看任何一条序列，“37=L 配 54=V”只是孤立事实；单看每一列，变异也像随缘。但把行并排放：L↔V 和 S↔T 严格锁定——协同突变，意味着这两个位置在 3D 结构里相互接触（一个突变另一个必须补偿）。这种“列与列的相关性”是跨序列的统计：单条序列在每个位置只贡献一个样本，不沿序列轴交流就永远看不见。而没有列注意力，每条序列在 Evoformer 里各自为政，MSA 拼成一张大表就白拼了——不如只喂一条序列。（完整论证见 §9.1。）

易误读：相关的对象是“位置对”，不是“序列对”

把 MSA 想成一份问卷——每条序列是一份答卷（样本），每个位置是一道题（变量）。我们找的是“哪两道题的答案总在联动”（位置 37 和 54 协同变异 ⇒ 这两个残基在 3D 接触），而不是“哪两份答卷长得像”。序列只是证据来源，最终产出的是残基对关系——它才是后面折叠时的依据。

追问：37 和 54 都是位置，“位置对相关”为什么反而不是行注意力的功劳？

因为“注意力沿哪根轴做”和“最终发现什么关系”是两回事。协同变异的证据藏在行与行之间：任何单行内部只有“37=L、54=V”的孤立事实，而行注意力每次只读一行，原则上接触不到跨行的联动统计。能看见它的是列方向的机制——列注意力备料 + 外积均值跨序列统计（完整链条见 §9.1）。行注意力的角色是消费者：z[37,54] 提炼好之后作为 bias 回灌，告诉它“读位置 54 时多留意位置 37”。一句话：行/列的名字只描述作用轴，不描述发现对象；生产者在列方向，消费者在行方向。

所以结论是：列注意力不能删，问题只是它太贵。

第二问：它有多贵——S×S 为什么会“爆”？

先看 S×S 从哪来。列注意力的任务是在每个残基位置让 S 条序列两两交流：每条序列的 query 都要给 S 条 key 打分，打分矩阵就是 S×S。“两两交流”天然是平方级的——S 翻倍，序列对的数量×4。

再算一笔具体的账（以 AF2 官方配置为参考：主 Evoformer 每次喂 512 条序列，Extra MSA 喂 5120 条——原始数据库检索可达十万级，先进 extra 池子再裁；取 300 个残基、8 头、fp32、batch=1，算一层注意力）：

项目	普通列注意力，S=512	普通列注意力，S=5120	global, S=5120
打分数 = 8头×300位×S²	≈ 6.3 亿	≈ 630 亿（×100）	8头×300位×1×S ≈ 1230 万
分数张量显存（×4字节）	≈ 2.5 GB	≈ 250 GB ✗	≈ 49 MB
复杂度	O(S²)	O(S²)	O(S)

真正的硬墙是显存，不只是时间。 那 250 GB 不是“算得慢”，是“放不下”——softmax 要把整行分数现成地摆在显存里，反向传播还必须把分数矩阵保存下来算梯度；40~80 GB 的顶级 GPU 连一步都迈不出去（OOM）。时间上虽然只是×100（每块秒级），但乘上 Extra MSA 的 4 个块、4 轮 recycling、训练 batch 再放大几十倍，也够喝一壶。

于是要求就很明确了：保留“跨序列对照”的功能，把 S×S 的代价打下来——这正是 global attention（§4.2）要干的事。AlphaFold 敢在旁路里堆十万级序列的 MSA，不是它算得动 S²，是它绕开了 S²。

延伸：LLM 上下文都到 1M token 了，它们的 L×L 注意力不也该爆吗？

会爆，且被两条路线治着。先修对应关系：LLM 没有 MSA，上下文长度对应的是本文的 R 轴（位置/链长）——“LLM 上下文注意力”的蛋白质对应物是行注意力；蛋白质先在 S 轴遇到爆炸，只因为数据天性 R 短 S 长。路线一（主力）：FlashAttention 让 L×L 矩阵从不被完整写进显存（分块 + 在线 softmax，只写回 L×d 输出），显存 O(L²)→O(L)——正好拆掉上文说的“显存硬墙”，但计算量仍是平方，故 1M 上下文至今又贵又慢。路线二：改数学——滑窗、稀疏、线性注意力/Mamba；Nyströmformer 的 landmark 平均与“query 平均成一行”是直系亲戚，global attention 算是这条线的先驱之一。AF2 在 2021 年（FlashAttention 之前）面对训练场景（×batch×48 块×4 轮）选择了路线二；今天蛋白质界的重实现（OpenFold）也写了 memory-efficient attention 内核，把路线一用在保精确的行注意力上。平方爆炸是 Transformer 的原罪，各家按约束选活法。

4.2 Global Attention 机制：两处简化（mha.py:117）

1. query 平均成一行（mha.py:151 torch.mean）：把 S 行 query 逐元素平均成 1 行 q̄——S 个“个人问题”（我该参考谁？）塌缩成 1 个“集体问题”（这一列整体该参考什么？）。打分从 (N_head, R, S, S) 变成 (N_head, R, 1, S)，复杂度 O(S²) → O(S)。

   先学会这个形状：(N_head, R, S, S) = 每个头 × 每个残基位置，都有一张“序列 × 序列”的两两对照表。

   维度	含义
   N_head（=8）	第几个头——8 个头权重独立，各打各的分
   R（=300）	第几个残基位置——每个位置独立做一遍
   第 1 个 S	query 序列编号（谁在提问）——表的行
   第 2 个 S	key 序列编号（谁被参考）——表的列

   任取一个元素 score[头3, 位置100, 序列5, 序列200]，读作：“在第 3 个头、第 100 个残基位置上，序列 5 对序列 200 的关注度”。softmax 沿最后一维：固定（头，位置，提问者 i）的那一行归一化成概率分布——“序列 i 把注意力怎么分给所有人”。分数总量 8×300×512×512 ≈ 6.3 亿，正是 §4.1 表里的数。global 版 (N_head, R, 1, S) 的读法：第 1 个 S 变成 1（提问者平均成一人），第 2 个 S 原封不动（仍要扫过每条序列）——每张对照表从 512 行塌成 1 行。

   两个 S 都是序列编号（提问者 / 被参考者），不是“序列 × 残基”

   打分矩阵遵循一条通用规则：永远是「提问者总体 × 被参考者总体」——行注意力是残基对残基 → R×R；列注意力是序列对序列 → S×S（矩阵是方的，因为同一批序列身兼两职，对角线是“自己看自己”）。残基不在打分矩阵里——它们排在 R 维上，每个残基位置有自己独立的一张 S×S 表。MSA 那张 S 行 × R 列的表是输入数据，S×S 打分矩阵是中间产物，两者别混为一谈。

   迷你例子（S=3，盯住一个残基位置、一个头；v 用标量便于口算）：

   q₁=[1,0] q₂=[0,1] q₃=[1,1]   k₁=[1,0] k₂=[0,1] k₃=[1,1]   v₁=2 v₂=4 v₃=6
   普通：9 个分数，每条序列一行专属权重，3 份个性化输出
   global：q̄ = [2/3, 2/3]，只有 3 个分数 q̄·k = [2/3, 2/3, 4/3]
           softmax ≈ [0.25, 0.25, 0.49]
           列总结 ≈ 0.25·2 + 0.25·4 + 0.49·6 ≈ 4.48
           同一行权重、同一个输出，广播给 3 条序列

   分数从 S² 个变 S 个、加权求和从 S×S 次变 1×S 次——少了一维，其余照旧，这就是 ÷S 的全部来源。代价：每条序列不再有个性化结果，大家共享同一份“列总结”（即 §4.3 的信息变弱）。

2. K/V 只用 1 个头、全头共享（mha.py:55-57）：c_kv = c，再 unsqueeze(-3) 广播给各头。头的多样性完全靠 query 侧——每个头仍有一套自己的 query 权重，提的“汇总问题”各不相同。

   为什么 K/V 共享了，分数里还有 N_head？ 因为共享的只是 K/V，query 侧仍是 8 个头：q̄ 有 8 份（8 种集体问法），k 只有 1 份，广播 8×1→8 → 分数 (8, R, 1, S)。逐元素看：score[头h, 位置r, 0, s] = q̄_h · k_s——同一批 key，8 种问法各评一次，得 8 行互不相同的分数；输出也是 8 份不同的总结，拼接过 linear_o。若把 query 也砍成单头才会变成 (1, R, 1, S)——那时 8 个头完全一样，多头就彻底没意义了。

   一句话记法：Q = 每头一份、各不相同，每个头取了平均；K/V = 全体一份、共同使用——8 个头 = 8 个不同的问题，问同一个答案库。两个精确点： ① K/V 不是“原样保留”，而是生来单头的更小投影：linear_k/v 的输出是 c（如 64→8）而非普通版的 c*N_head（64→64），产出后塞 1 广播，连切头步骤都没有。代价是 K/V 侧的权重学不到跨头差异化（表达被有意压扁，多样性全压在 query 侧）——省参数换来的取舍。 ② 广播只发生在头维、不改变数值：每个头拿到的 K/V 是同一份张量，所以 8 行分数的差异只可能来自 8 个 q̄。参数对账：linear_k 普通版 64×64=4096，global 版 64×8=512，缩 N_head=8 倍（linear_v 同理）——这就是 §4.3 “global 参数反而更省”的具体出处。

4.3 信息代价

序列之间不再两两直接交流，每条序列只是“被一份列总结广播了一下”。信息上更弱，但能吃下巨大的 S——AlphaFold 只在旁路（Extra MSA，4 块）用它。参数上反而更省：c_e=64、8 头、gated 计，普通列注意力约 20,608 参数，global 只有 13,440。

4.4 名词辨析

NLP 里（如 Longformer）的 “global attention” 指“某些特殊 token 可看全序列”，机制完全不同。AlphaFold 语境下的 global attention 专指算法 19：query 平均 + K/V 单头共享。

5. Gate（门控）：挂在输出上的可学习软阀门

5.1 它是什么

Gate 不是第四种形态，而是可与任何形态组合的开关。加权汇总完成之后、linear_o 之前，用一条 sigmoid 支路对输出做逐通道过滤（mha.py:62, mha.py:247-249）：

# __init__ 里（gated=True 时才建）：
self.linear_g = nn.Linear(c_in, c*N_head, bias=True)

# forward 里：
g = torch.sigmoid(self.linear_g(x))   # (*, L, N_head·c)，每个元素 ∈ (0,1)
o = g * o                             # 逐元素相乘

参数量：linear_g 约 c_in²（带 bias），把模块从 ~4·c_in² 抬到 ~5·c_in²。

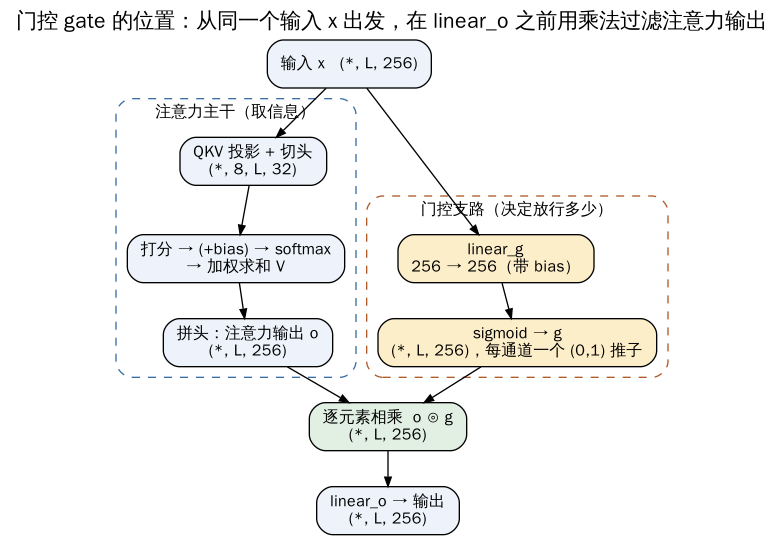

注意一个容易看漏的细节：门控从原始输入 x 出发（linear_g(x)），不是从注意力输出 o 出发——gate 是和注意力平行的一条独立支路，各自看一遍 x，最后在乘法处会合：

它在 forward 里的确切位置：

o = torch.einsum('...qk,...kc->...qc', a, v)   # 注意力输出
o = o.transpose(...); o = torch.flatten(...)   # 拼头 → (*, L, N_head·c)
if self.gated:
    g = torch.sigmoid(self.linear_g(x))        # ← 门控支路，从 x 出发！
    o = g * o                                  # ← 在这里过滤
out = self.linear_o(o)

5.2 手算一个门控例子

设拼头后有 3 个通道：

o = [ 1.2,  -0.5,  2.0 ]              # 注意力输出
g = sigmoid([-8,  0,  3]) ≈ [0.0003, 0.50, 0.95]
o ⊙ g ≈ [ 0.0004, -0.25, 1.90 ]       # 通道1被关死，通道2放一半，通道3几乎直通

5.3 它和注意力权重的区别（最容易混的一点）

对比项	注意力权重 a	门控 g
作用维度	key 维（位置之间）	通道维（特征维度）
归一方式	softmax，每行和为 1	sigmoid，各通道独立，无归一
学到什么	这次该关注谁	算出的信息放行多少
直觉	决定去哪些书架取书	取回来后每本书读多少——调音台推子

5.4 为什么用 sigmoid × 乘法

sigmoid 处处可微、输出天然在 (0,1)，乘法就是“软开关”：训练早期 g≈0.5 不会切断梯度；学好后 g 可长期趋近 0，关掉没用的通道/头（可学习的通道稀疏化），趋近 1 则直通。这是深度学习通用套路：LSTM/GRU 的三个门、Highway Network、GLU 全是“sigmoid 阀门 × 信息流”的变体。

5.5 AlphaFold 里的地位

门控是 AF2 论文的正式设计：算法 7 的官方名称就是 “MSA row-wise gated self-attention with pair bias”，算法框里明确画了 g = σ(G_h m_i)；算法 8、13、14、19 同样带门。本 repo 四处注意力全部 gated=True（IPA 例外——它用另一套“每头可学习权重 γ”替代，见 §12）。

5.6 别混淆

NLP 圈 “Gated Attention” 还有别的指代：语音 GSA 里门混合旧状态与注意力输出；Gated Linear Attention（GLA）的门是数据依赖的衰减门。思想同源，机制不同。

也别和 MoE 划等号。判据一句话：门后有没有别的计算？ AF gate 门后没有——o = g·o 时该算的都算完了，门只是给输出通道装音量旋钮（过滤，不省算力）。MoE 门后是各算各的专家子网络——路由器决定谁开工，top-k 只让被选中的专家运行（条件计算，扩容量不增算力，这正是 MoE 的存在意义）。归一化也不同：AF 用 sigmoid（各通道独立、无竞争），MoE 用 softmax+top-k（专家竞争抢 token）。家谱上确系近亲：MoE 开山论文的门控就是 noisy top-k sigmoid；而和 AF gate 同款模式的其实是 LLaMA FFN 里的 SwiGLU——silu(W₁x) ⊙ (W₃x)，逐通道的门乘另一条投影。家谱：“学习的门 × 信息流”（LSTM 门控）分两支——逐通道过滤支（Highway → GLU → SwiGLU → AF gate）与路由选择支（局部专家 → 稀疏 MoE → Mixtral）。

6. 上篇正面对比总表

维度	① 普通 Attention	② Multi-Head Attention	③ Global Attention
头数	1	N_head（本 repo 4~8）	N_head，但仅 query 侧分化
K/V	1 套	每头 1 套	全头共享 1 套
query	1 套	每头 1 套	每头 1 套，再沿查询维平均
打分矩阵	1 个 (L×L)	N_head 个 (L×L)	N_head 个 (1×S)
复杂度（打分）	O(L²)	O(N_head·L²)	O(N_head·S)
参数量（宽度守恒时）	≈4·c_in²	同样 ≈4·c_in²	更少（K/V 缩 N_head 倍）
表达力	一种关注模式	多种模式并行	多种“总结视角”，无两两互动
信息流	两两交流	两两交流	单向广播式总结
门控 gate	可选	可选，本 repo 全开	可选，全开
典型用途	教学/极简模型	几乎所有主流模型	超长序列的廉价层
AlphaFold 位置	教学基线	算法 7/8/13/14	算法 19

算例感受 global 的价值：S=2000 条序列、R=300 残基、8 头。普通列注意力每层打分 300×2000×2000×8 ≈ 96 亿次；global 每层 ≈ 480 万次。相差 S=2000 倍。

下篇还没写进仓库

本篇只覆盖上篇（§0–6，机制）；文中提到的下篇《AlphaFold 中的注意力详解》（af2_attentions.md）尚未加入。
